Hướng dẫn chi tiết cách thiết kế và lắp đặt hệ thống tưới phun mưa
Hệ thống tưới phun mưa là giải pháp tưới hiện đại giúp tiết kiệm nước, giảm nhân công và đảm bảo lượng nước phân bố đồng đều cho cây trồng. Tuy nhiên, để hệ thống vận hành ổn định, không bị sụt áp hay tắc béc, việc thiết kế và thi công đúng chuẩn kỹ thuật là yếu tố quyết định. Dưới đây là hướng dẫn chi tiết từ A–Z quy trình thiết kế và lắp đặt hệ thống tưới phun mưa hiệu quả nhất.

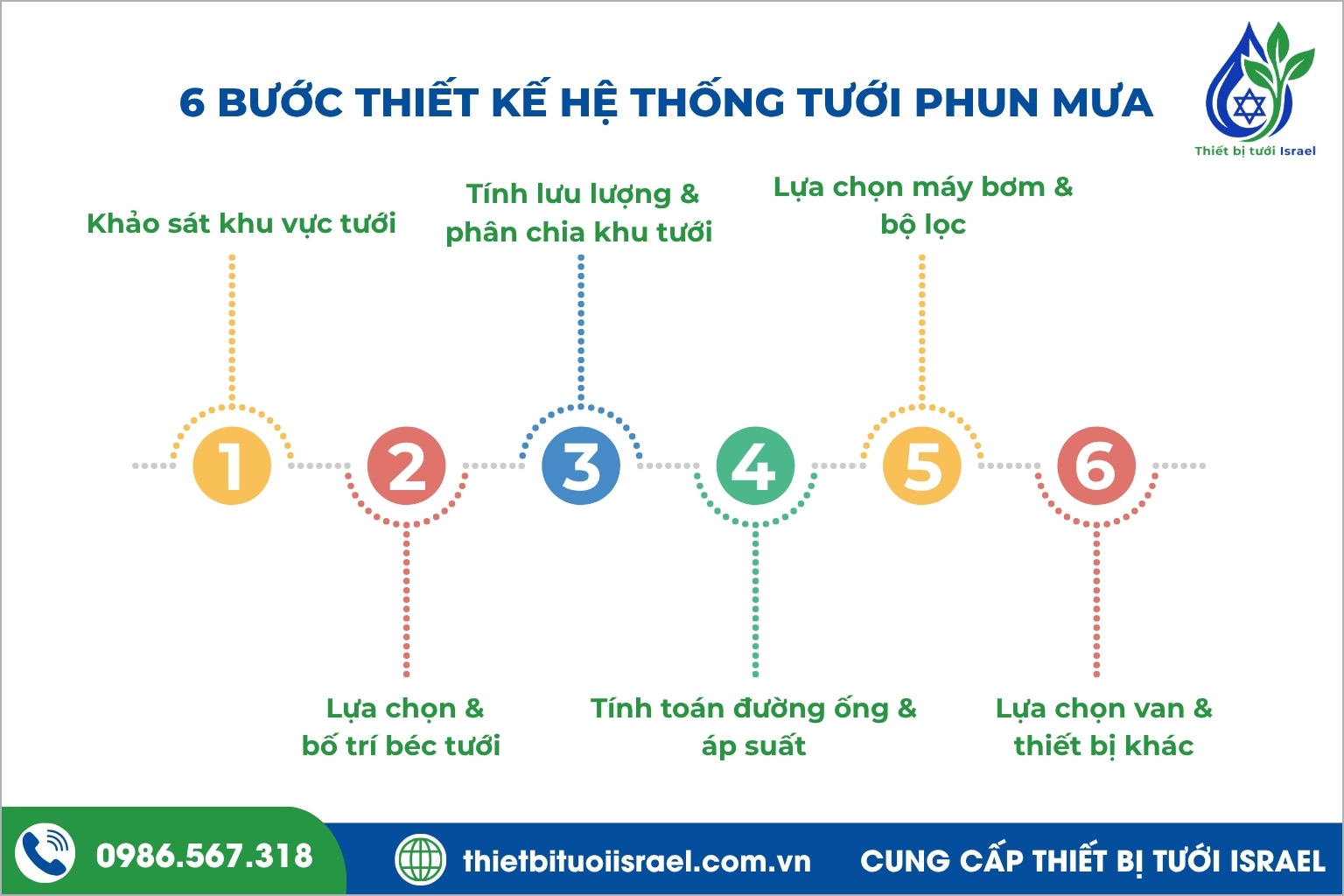

Thiết kế hệ thống tưới phun mưa gồm những bước nào?

1. Khảo sát khu vực tưới
Trước khi thiết kế hệ thống tưới phun mưa, Quý khách cần xác định các điều kiện thực tế của khu vực tưới, bao gồm:
- Diện tích và địa hình: Diện tích, hình dạng khu đất và mức chênh lệch cao độ.
- Cây trồng: Loại cây, khoảng cách hàng, khoảng cách cây và khu vực cần tưới.
- Nhu cầu nước: Lượng nước cần cung cấp theo loại cây và giai đoạn sinh trưởng.
- Nguồn nước: Vị trí, khả năng cung cấp và chất lượng nguồn nước.
- Khoảng cách đến khu tưới: Khoảng cách từ nguồn nước đến khu vực cần tưới.
- Nguồn điện: Điều kiện cấp điện tại khu vực.
2. Lựa chọn và bố trí béc tưới phun mưa
- Lưu lượng: Lượng nước béc cung cấp trong một khoảng thời gian.
- Áp suất hoạt động: Dải áp suất cần thiết để béc hoạt động đúng yêu cầu.
- Đặc điểm cây trồng: Khoảng cách trồng, chiều cao cây và khu vực cần cung cấp nước.
- Bù áp: Nếu ở khu vực địa hình đồi dốc, cần sử dụng béc bù áp để phân phối nước đồng đều.
- Bán kính tưới: Phạm vi tưới của béc tại áp suất làm việc tương ứng.
| CÔNG THỨC BỐ TRÍ BÉC TƯỚI (ĐỘ PHỦ CHỒNG LẤN) Để nước rải đều và không bỏ sót diện tích, khoảng cách giữa các béc không được đặt quá xa: Khoảng cách giữa 2 béc = (0.5 đến 0.6) x Đường kính phun của béc Ví dụ: Béc có bán kính phun 3m (tương đương đường kính 6m) -> Khoảng cách đặt giữa 2 béc lý tưởng là từ 3.0m đến 3.6m. |
3. Tính toán nhu cầu nước, lưu lượng và phân chia khu tưới
| CÔNG THỨC 1: TÍNH TỔNG LƯU LƯỢNG KHU TƯỚI Lưu lượng khu tưới (m³/h) = (Số béc hoạt động cùng lúc x Lưu lượng 1 béc (L/h)) / 1000 Ví dụ: Khu tưới gồm 100 béc, mỗi béc có lưu lượng 90 L/h. Lưu lượng cần cấp = (100 x 90) / 1000 = 9 m³/h. |
| CÔNG THỨC 2: TÍNH THỜI GIAN TƯỚI NƯỚC MỖI LẦN Thời gian tưới (giờ) = Nhu cầu nước 1 cây (lít/gốc) / Tổng lưu lượng béc trên 1 gốc (L/h) Ví dụ: Cây sầu riêng cần 120 L/lần tưới, mỗi gốc đặt 2 béc loại 60 L/h. Thời gian vận hành hệ thống = 120 / 120 = 1 giờ/lần tưới. |
Phân chia khu tưới: Nếu tổng lưu lượng toàn vườn vượt quá khả năng cấp nước của nguồn hoặc công suất máy bơm, cần chia vườn thành nhiều khu vực tưới độc lập thông qua hệ thống van điều khiển.
4. Tính toán đường ống và áp suất
-
Chọn đường kính ống: Đường kính ống chính và ống nhánh phải tính toán sao cho vận tốc nước chảy không vượt quá 1.5 đến 2.0 m/s để hạn chế sụt áp do ma sát.
-
Tổn thất áp suất: Càng xa máy bơm, áp suất càng giảm. Tổng mất áp trên đường ống không nên vượt quá 10% - 15% tổng cột áp của bơm.
5. Lựa chọn máy bơm và bộ lọc
-
Máy bơm: Chọn máy bơm dựa trên đồng thời 2 yếu tố: Lưu lượng (m³/h) và Cột áp (m), không chọn thuần túy theo công suất mã lực (HP).
-
Bộ lọc (Lọc đĩa / Lọc màng): Chọn bộ lọc có lưu lượng lớn hơn 15% - 20% lưu lượng hệ thống để tránh bị nghẽn áp khi lọc tích tụ cặn bẩn.
6. Lựa chọn van và thiết bị cần thiết
Tùy quy mô và cách phân chia khu tưới, hệ thống có thể sử dụng van khóa, van điều khiển, van xả khí và các thiết bị khác để phục vụ quá trình vận hành. Sau khi hoàn thành các bước trên, các thiết bị và tuyến ống sẽ được bố trí thành sơ đồ trước khi tiến hành lắp đặt.

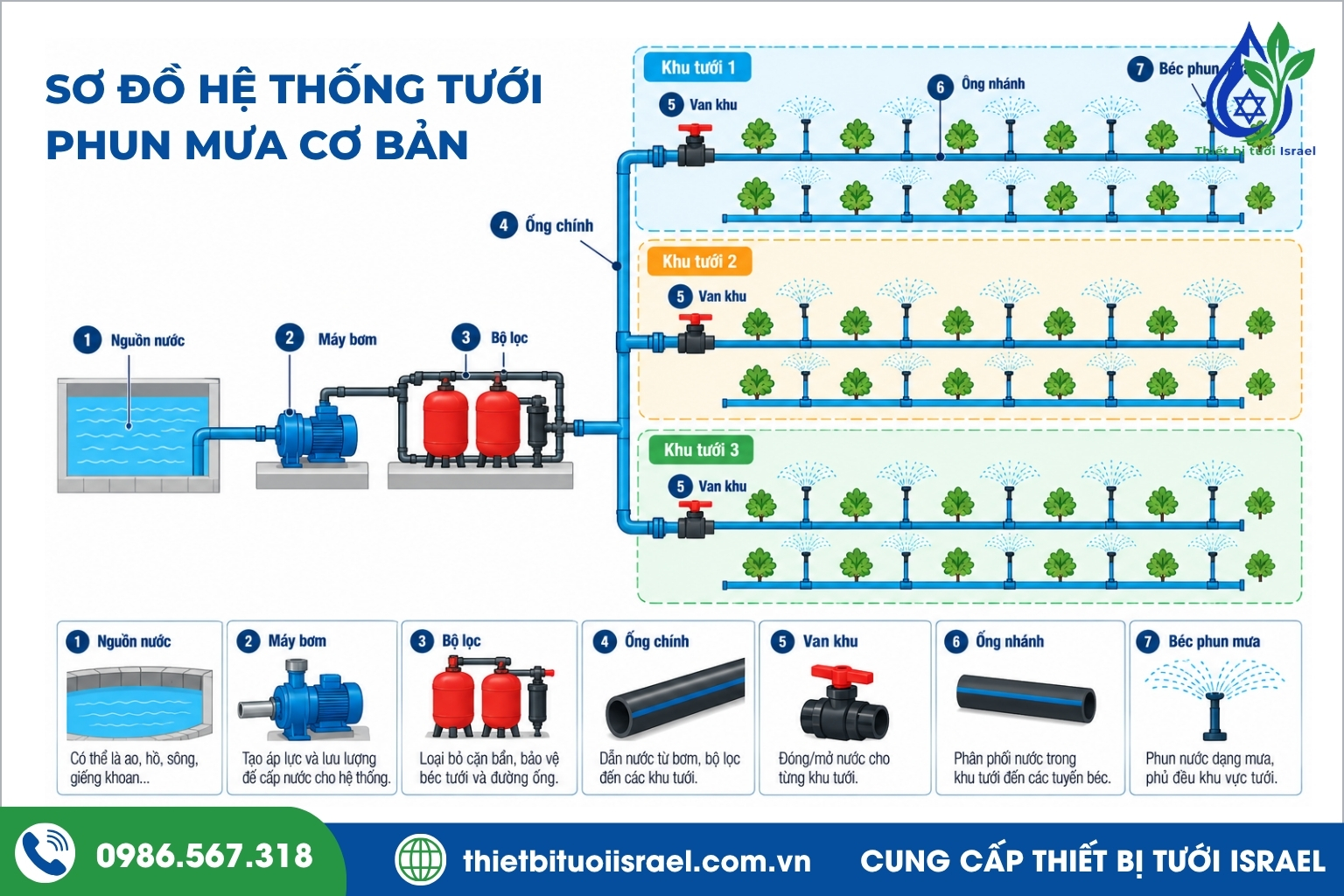

Sơ đồ hệ thống tưới phun mưa được bố trí như thế nào?
Sau khi hoàn thành các bước thiết kế và tính toán, cần xác định sơ đồ bố trí thiết bị và đường ống trước khi lắp đặt. Một hệ thống tưới phun mưa cơ bản thường gồm:
Nguồn nước → Máy bơm → Bộ lọc trung tâm→ Đường ống chính → Van khu tưới → Đường ống nhánh → Béc tưới

Tùy diện tích, địa hình và cách phân chia khu tưới, sơ đồ hệ thống tưới phun mưa thực tế có thể thay đổi để phù hợp với từng khu vực.
Hướng dẫn thi công và lắp đặt hệ thống tưới phun mưa
1. Chuẩn bị thiết bị và vật tư
Chuẩn bị đầy đủ máy bơm, bộ lọc, đường ống, van, béc tưới và phụ kiện kết nối theo thiết kế. Kiểm tra số lượng và thông số thiết bị trước khi thi công.
2. Lắp đặt bộ trung tâm
Lắp đặt máy bơm, bộ lọc, hệ thống van và các thiết bị cần thiết tại khu vực trung tâm. Các thiết bị cần được lắp đúng chiều dòng chảy và thuận tiện cho việc vận hành, kiểm tra và bảo trì.
3. Lắp đặt đường ống chính và đường ống nhánh
-
Ống chính (PVC/HDPE): Chôn sâu tối thiểu 30cm - 50cm dưới mặt đất để tránh va đập và tia UV.
-
Ống nhánh (LDPE): Rải dọc theo các hàng cây, cố định đường ống thẳng đẹp.
4. Lắp đặt van và béc tưới
Van được lắp tại các vị trí phân chia khu tưới hoặc vị trí cần kiểm soát dòng nước. Béc tưới được lắp theo vị trí và khoảng cách đã xác định trong thiết kế.
5. Súc xả đường ống
Trước khi vận hành chính thức, cần súc xả đường ống để loại bỏ đất, cát và cặn bẩn có thể còn lại trong quá trình thi công, hạn chế nguy cơ tắc béc.
6. Chạy thử và nghiệm thu
Cho từng khu tưới hoạt động và kiểm tra áp suất, phạm vi tưới, khả năng phân bố nước, các mối nối và vị trí rò rỉ. Nếu béc hoạt động không đúng yêu cầu hoặc nước phân bố chưa phù hợp, cần kiểm tra và điều chỉnh trước khi đưa hệ thống vào sử dụng.
Những lỗi thường gặp khi thiết kế và lắp đặt hệ thống tưới phun mưa
1. Lỗi trong quá trình thiết kế
-
Chọn máy bơm không phù hợp: Không đáp ứng đủ lưu lượng và cột áp khiến béc hoạt động không ổn định.
-
Chọn đường kính ống không phù hợp: Ống quá nhỏ làm tăng tổn thất áp suất, đặc biệt ở cuối tuyến.
-
Bố trí béc chưa hợp lý: Khoảng cách và độ chồng lấn không phù hợp có thể khiến nước phân bố không đều.
-
Phân chia khu tưới chưa hợp lý: Quá nhiều béc hoạt động cùng lúc có thể vượt khả năng cấp nước và duy trì áp của hệ thống.
2. Lỗi trong quá trình lắp đặt
-
Bộ lọc không phù hợp: Dễ ảnh hưởng đến chất lượng nước và tăng nguy cơ tắc béc.
-
Bố trí quá nhiều phụ kiện: Co, tê, van và các vị trí đổi hướng làm tăng tổn thất áp suất.
-
Không súc xả đường ống: Đất, cát và cặn sau thi công có thể đi vào gây tắc béc.
-
Mối nối không đảm bảo: Có thể gây rò rỉ, thất thoát nước và giảm áp suất.
-
Bố trí van chưa phù hợp: Van điều khiển, van một chiều, van xả khí... cần được đặt phù hợp với cấu hình hệ thống.
Nên tự thiết kế hệ thống tưới hay thuê đơn vị chuyên nghiệp?
Với khu tưới nhỏ, địa hình đơn giản và số lượng béc không nhiều, Quý khách có thể tự thiết kế và lắp đặt khi đã xác định được các thông số cần thiết.
Với diện tích lớn, địa hình chênh lệch hoặc tuyến ống dài, cần tính toán kỹ lưu lượng, áp suất và tổn thất đường ống để hệ thống vận hành ổn định.
Thiết bị tưới Israel chuyên cung cấp dịch vụ thi công hệ thống tưới cho nông hộ, trang trại và các dự án nông nghiệp. Đội ngũ kỹ thuật hỗ trợ từ khảo sát, thiết kế, tính toán thủy lực đến triển khai bộ trung tâm, đường ống và thiết bị tưới ngoài đồng.

Quý khách cần tư vấn thiết kế, lựa chọn thiết bị hoặc lắp đặt hệ thống tưới phun mưa, có thể liên hệ Thiết bị tưới Israel qua HOTLINE 0986.567.318 để được hỗ trợ theo nhu cầu và điều kiện thực tế của khu tưới.
